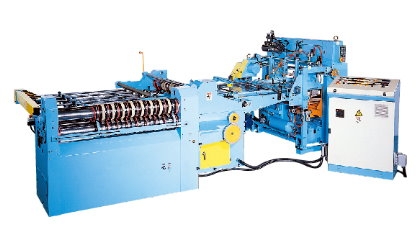

S-B34(M) 自動複式剪鐵機係針對罐身鐵皮裁剪設計之裁剪機,可與自動鐵皮送料機S-B23B連線始用。鐵皮送入第一道送料平台,經由左右兩組附彈力之滾輪導軌導正後由兩組推爪推入輪刀裁剪。長條鐵皮由搖擺桿(或磁鐵帶)支持後掉入第二道送料平台,再由附彈力之直邊導軌引導及兩組推爪推入輪刀裁剪。刀軸直徑110mm,採用新型夾緊式刀及鎢鋼刀片,與多重壓輪設計,裁剪平穩,使鐵皮裁剪精度可達+/-0.04mm。刀框之增減可由本台側面塞入及取出。簡單及多重安全設計, 使維修保養容易且換型簡便快速。

coming soon
coming soon
proimages/products/Can-making-machine/Automatic-slitter/S-B34/S-B34_1.gifproimages/products/Can-making-machine/Automatic-slitter/S-B34/S-B34_2.gifproimages/products/Can-making-machine/Automatic-slitter/S-B34/S-B34_3.gifproimages/products/Can-making-machine/Automatic-slitter/S-B34/S-B34_4.gifproimages/products/Can-making-machine/Automatic-slitter/S-B34/S-B34_5.gif
proimages/products/Can-making-machine/Automatic-slitter/S-B34/S-B34_1.jpgproimages/products/Can-making-machine/Automatic-slitter/S-B34/S-B34_2.jpgproimages/products/Can-making-machine/Automatic-slitter/S-B34/S-B34_3.jpgproimages/products/Can-making-machine/Automatic-slitter/S-B34/S-B34_4.jpgproimages/products/Can-making-machine/Automatic-slitter/S-B34/S-B34_5.jpgproimages/products/Can-making-machine/Automatic-slitter/S-B34/S-B34_6.jpgproimages/products/Can-making-machine/Automatic-slitter/S-B34/S-B34_7.jpgproimages/products/Can-making-machine/Automatic-slitter/S-B34/S-B34_8.jpgproimages/products/Can-making-machine/Automatic-slitter/S-B34/S-B34_9.jpgproimages/products/Can-making-machine/Automatic-slitter/S-B34/S-B34_10.jpg

機械規格

機械編號S-B34S-B34M
最大鐵皮厚度 0.4mm
每分鐘產能 30 Sheets per minute
需要壓縮空氣 3kg/cm2 x 20L/Min.
需要馬力 3HP
安裝面積及高度 3240 x 2340 x 1150 mm
淨重 2000 kgs

機械特性

  1. 使用夾緊式刀框及鎢鋼刀,尺寸變動方便且裁剪效果良好。
  2. 雙送料爪傳送方式,鐵皮定位容易。
  3. 設計可拆卸式軸承座,更換輪刀快速。
  4. 分離式假刀方便增減。
  5. 可以與自動送料機及自動收料機連接成全自動生產線。
  6. 使用變頻控制,可以配合產量調整速度。
  7. 刀軸直徑為110mm。
  8. 每100mm長直角度偏差為0.04mm。
  9. 附二組雙張鐵皮偵測器。
  10. S-34M針對大尺寸罐身鐵皮之裁剪(第一道出口配磁鐵輸送帶)。

機械外型尺寸圖

proimages/products/Can-making-machine/Automatic-slitter/S-B34/S-B34-layout.jpg
